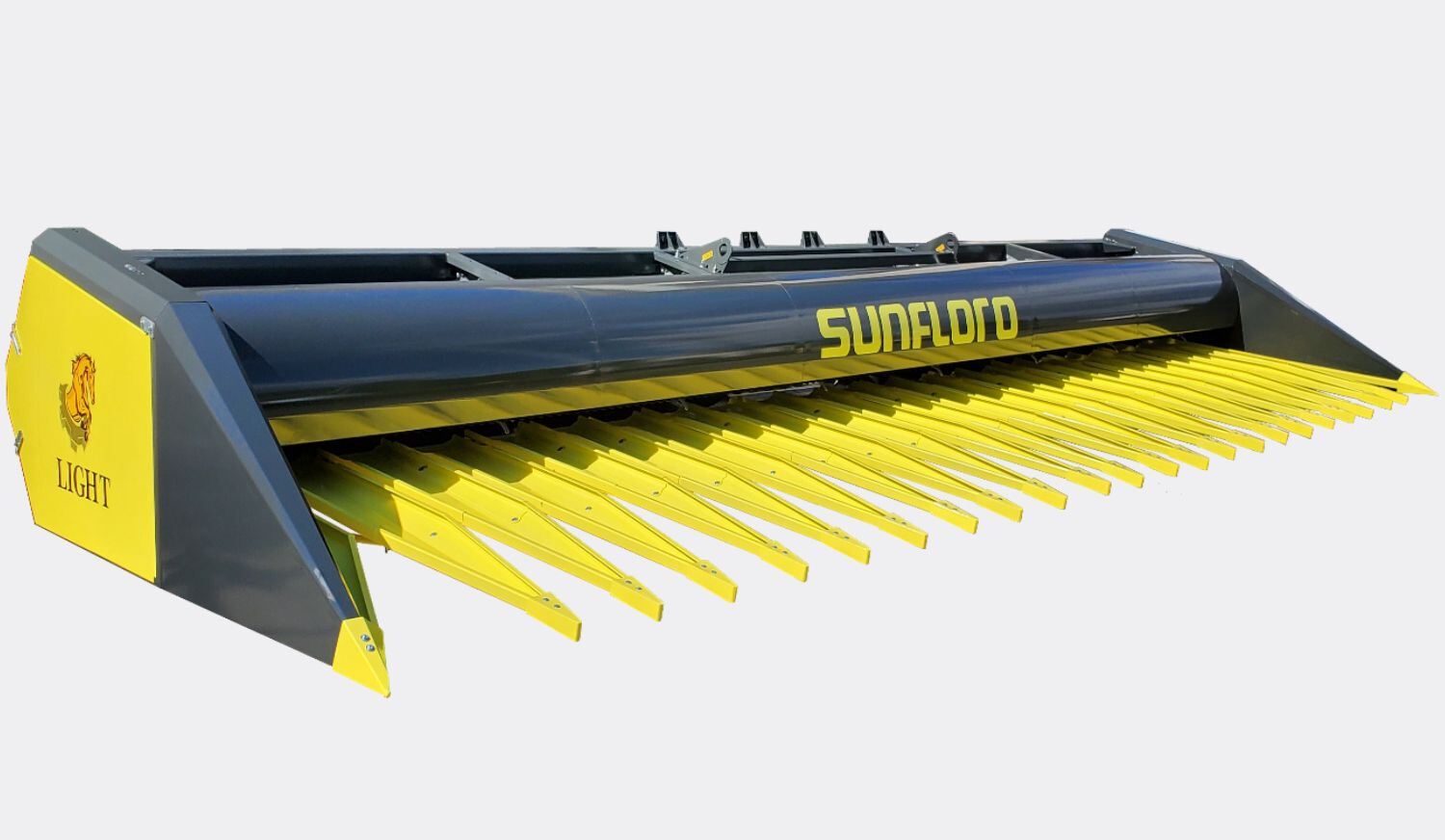

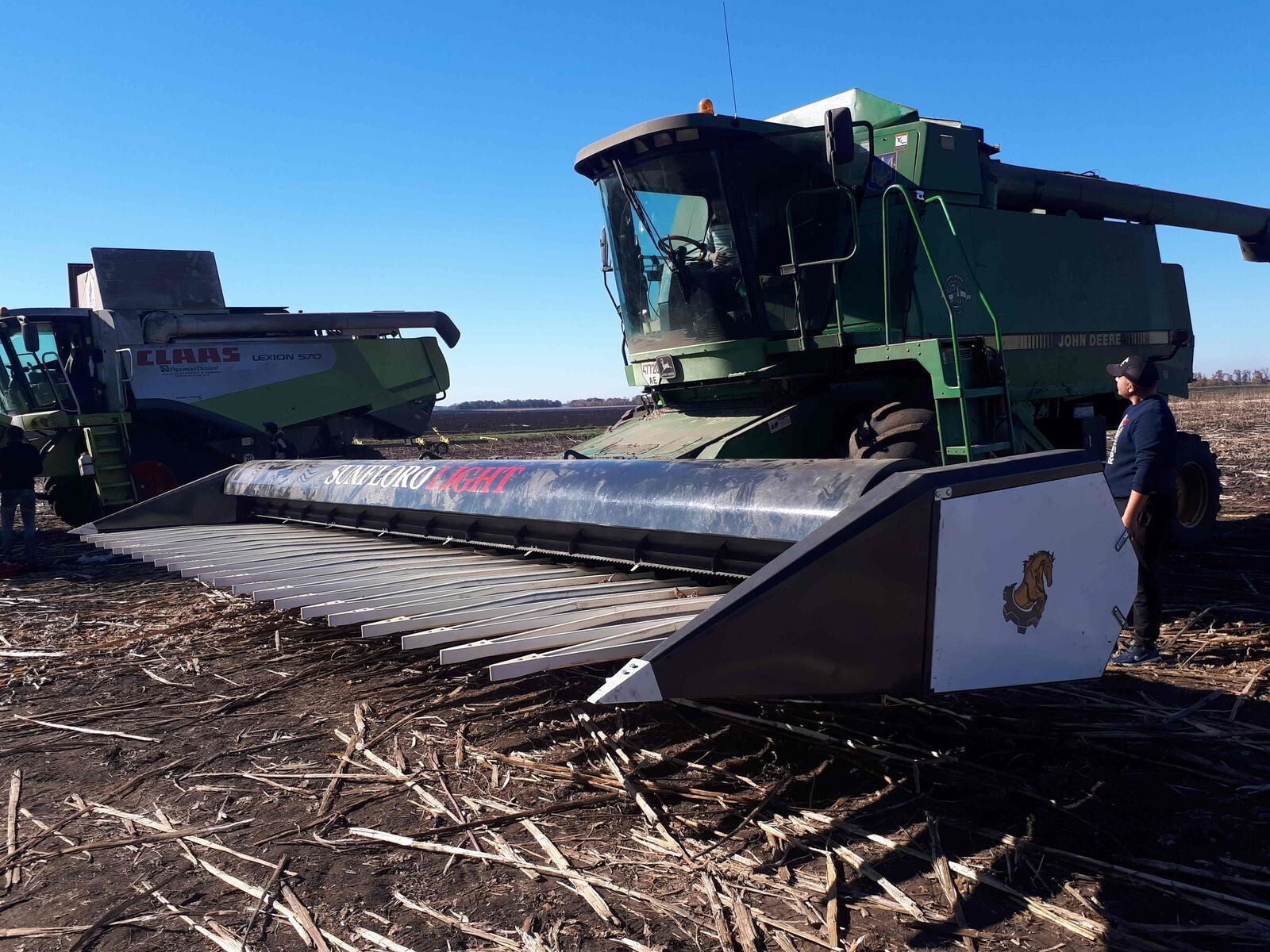

Подсолнечниковая жатка премиум-класса Санфлоро Лайт - уникальная техника, которая создана благодаря пожеланиям и рекомендациям потребителей нашей продукции

Жатка Sunfloro Light является абсолютно новым продуктом на рынке Украины. Путем маркетингового исследования мы внесли в жатку только полезный функционал, который значительно повышает качественные характеристики жатки в целом. Так же были учтены пожелания и отзывы сотни аграриев, основанные на их собственной практике при уборке урожая подсолнуха.

Подсолнечные жатки Sunfloro Light входят в премиальную линейку продукции торговой марки Санфлоро. Жатки Санфлоро Лайт стали на много легче и прочней в отличии от прочих мировых брендов. Испытания нашей продукции в полях доказали, что уборка корзинок подсолнечника может проходить плавно, с наименьшими потерями при высокой скорости уборки, а благодаря особой конструкции приводных узлов в жатке, срок эксплуатации составляет не менее 15 лет.

Линейка жаток для уборки подсолнечника Sunfloro Light позволяет подобрать жатку и для самых мощных зерноуборочные комбайнов. Пример этому подсолнечная жатка c шириной захвата 11,3 метра, которая отлично подходит как для работы со сплошным посевом, обкосом полей и нестандартными междурядьями, так и отлично справится с междурядьем подсолнечника в 70 см; позволит максимально загрузить работой комбайн, что в свою очередь уменьшит финансовые затраты аграриев.

Особенность жатки Sunfloro Light подчеркивают следующие нововведения:

Стеблеподъемники

Стеблеподъемники длиной 188 см, обеспечивают равномерное распределение стеблей по ручьям. На жатке Sunfloro Light откорректированный угол атаки стеблеподъемников до 5° (у аналогов 10°), что обеспечивает оптимальный процесс уборки подсолнечника. Регулируемый просвет ручьев от 28 до 65 мм позволяет убирать самый мелкий подсолнечник с минимальными потерями. Стеблеподъемники оснащены съемными оцинкованными носками, служащими для более мягкого разделения стеблей подсолнечника и предохраняющими от зарывания их в почву при уборке полеглого подсолнуха.

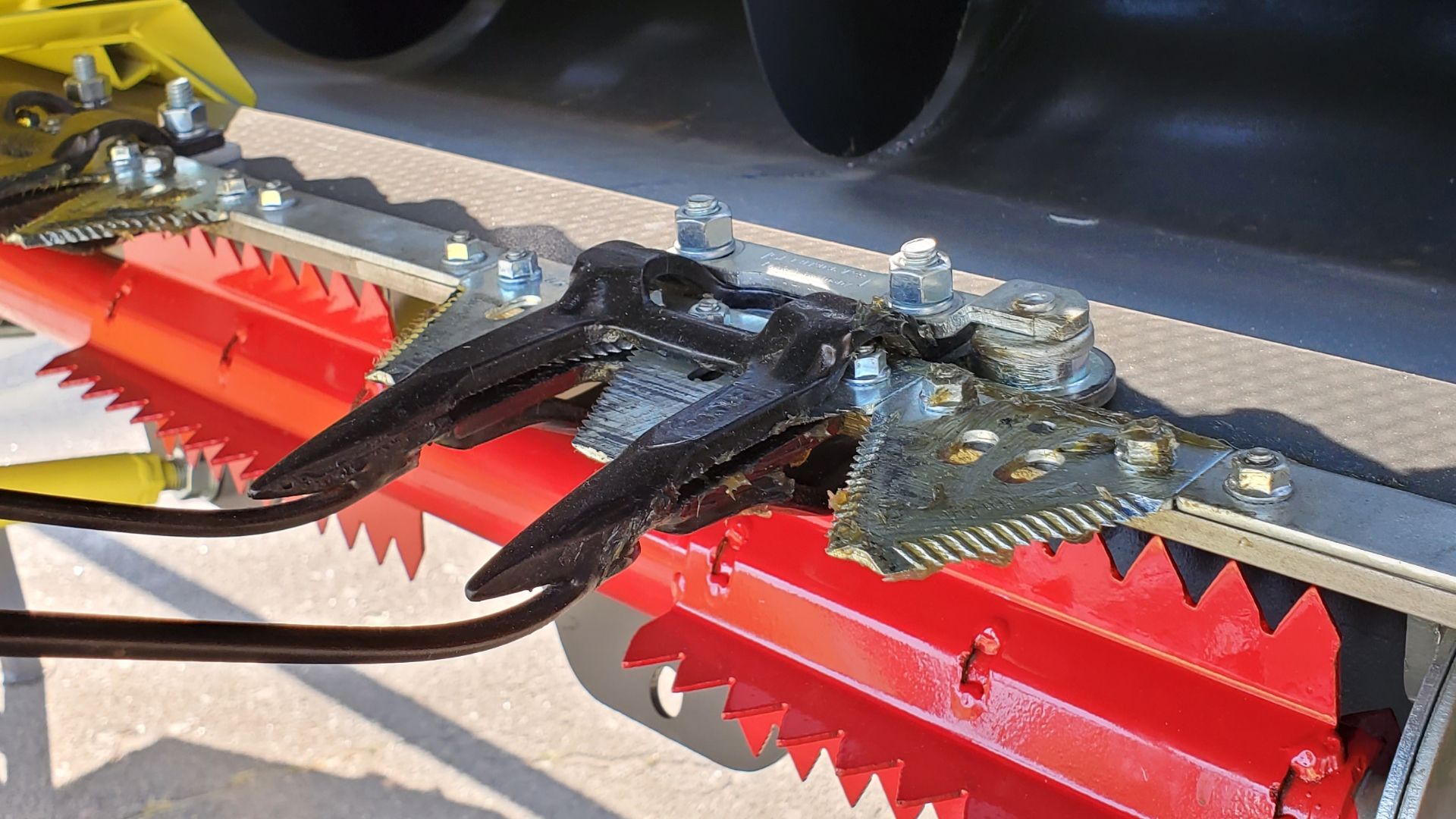

Режущий аппарат

На подсолнечниковой жатке Sunfloro Light используется только оригинальные редуктор и система среза «Schumacher Pro-Drive» производства Германия! Ножевой сегмент Pro-Gut 7 tpi в паре с двойным противорежущим пальцем, обеспечивают качественный срез стеблей подсолнечника как гибридных, так и кондитерских сортов, даже при повышенной влажности. Внедрены направляющие SCH 19036 и прижимные SCH 19035 ролики фирмы «Schumacher» взамен пластин трения, что позволило снизить трение ножевой полосы по брусу с 15% до 2%, это продлевает срок службы режущего аппарата жатки и уменьшает нагрузки. Двойные промежуточные пластины в местах установки «холостых» сегментов повысили жесткость ножевой полосы. Количество двойных ходов режущего аппарата откорректировано под любые зерноуборочные комбайны в соответствии рекомендациям «Schumacher» - 640 ходов/мин, что в свою очередь благоприятно влияет на срез растительной массы подсолнечника. Благодаря изменению геометрии жатки, угол атаки режущего аппарата равен 0° (10° у аналогов) в номинальном положении жатки. Эти изменения позволили значительно увеличить рабочий ресурс режущего аппарата.

Протягивающий (стебле-отводной) вал

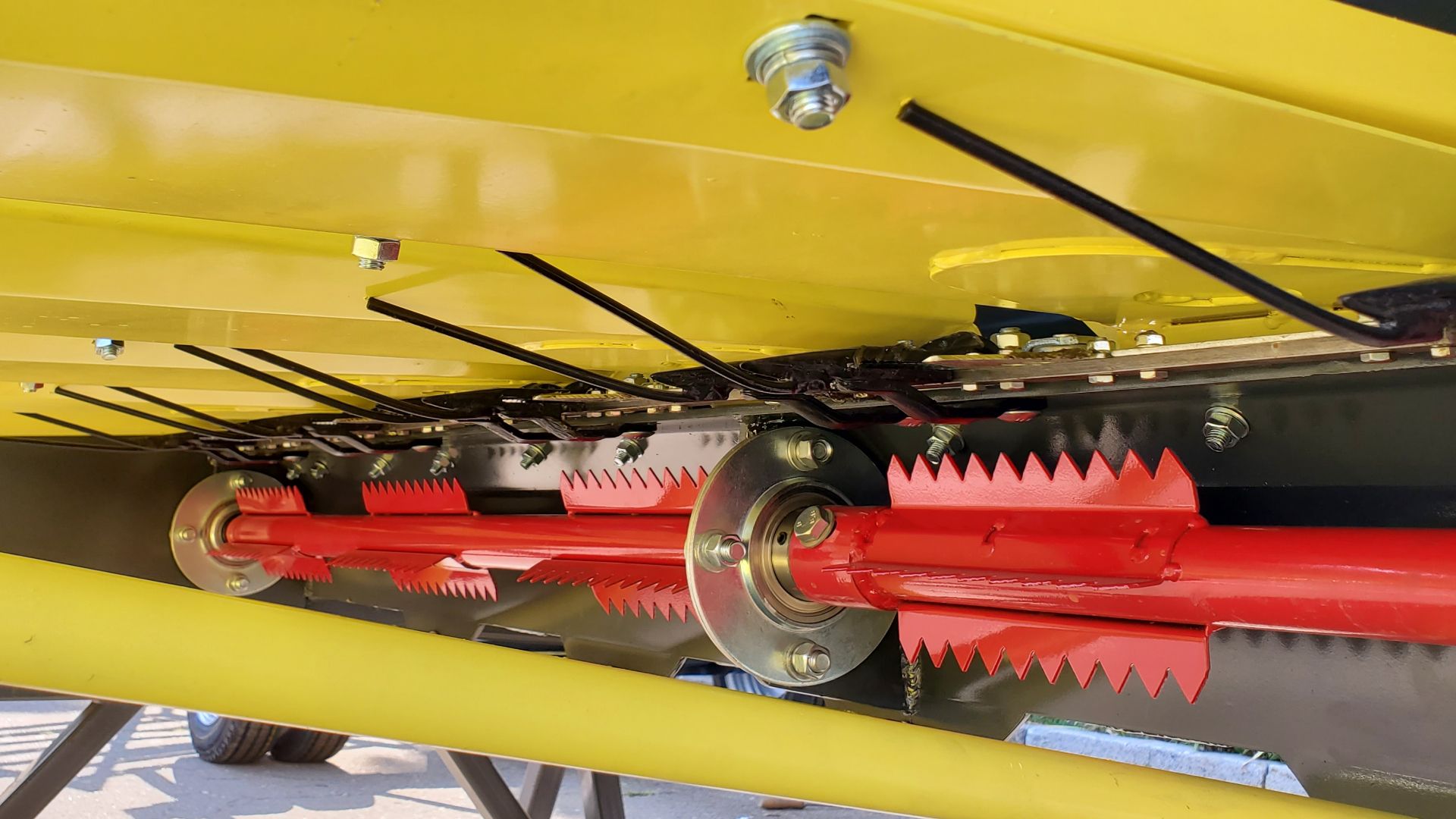

Протягивающий вал жатки Sunfloro Light служит для подтягивания корзинок подсолнуха к режущему аппарату жатки и отсекания прочей растительной массы. Особая конструкция такого вала не наматывает на себя растительность с поля. Соединение отдельных секций протягивающего вала выполнено на срезных болтах с помощью фланцевых корпусов и сферических подшипников производства SKF. Совместно с предохранительной муфтой такой узел обеспечивает защиту от разрушения всего механизма при аварийных ситуациях, вызванных попаданием под вал инородных предметов. Регулировка положения вала по отношению к режущему аппарату дает возможность эффективно использовать его при любом угле наклона жатки. Секции вала могут быть оцинкованы под заказ. Вал легко демонтируется и монтируется на пальцевый брус жатки при необходимости, один из таких случаев это чересчур мелкие головки подсолнечника (менее 7 мм в диаметре).

Мотовило

Новая универсальная конструкция гребенок облегчила мотовило с 60 до 90 кг (в зависимости от ширины захвата) и повысила его жесткость на 12%. Катушки мотовила теперь съемные, и в случае износа по завершению срока использования жатки, можно отремонтировать саму катушку, а не менять мотовило целиком. Клипсы в катушках заменены на втулки, с радиально расположенными упорными болтами, что значительно повышает ремонтопригодность последних. За счет введения понижения профиля лотков между пальцевым брусом и шнеком, исключен захват срезанной массы и выброс ее мотовилом в обратном направлении.

Шнек

Шнек так же выполнен на съемных катушках. Дополнительные съемные витки спирали и съемные оцинкованные толкатели позволяют оптимально адаптировать жатку под любой известный зерноуборочный комбайн. Дополнительно можно изменить угол наклона толкателей. Модель жатки Sunfloro Light ЖСБ-11,3 имеет шнек и мотовило с промежуточной регулируемой опорой, внедрение которой на 40% снизило прогиб и напряжения от кручения рамы подсолнечниковой жатки.

Отводной щиток

Новая конструкция и способ крепления отводного щита, который расположен перед мотовилом, и оцинкованной защитной сетки на нем, позволяет оптимально ограждать рабочую зону шнека и мотовила, исключая потери продукта. Диапазон регулировки высоты щитка над стеблеподъемниками от 180 до 450 мм позволяет убирать подсолнечник любых сортов при любой высоте и его урожайности.

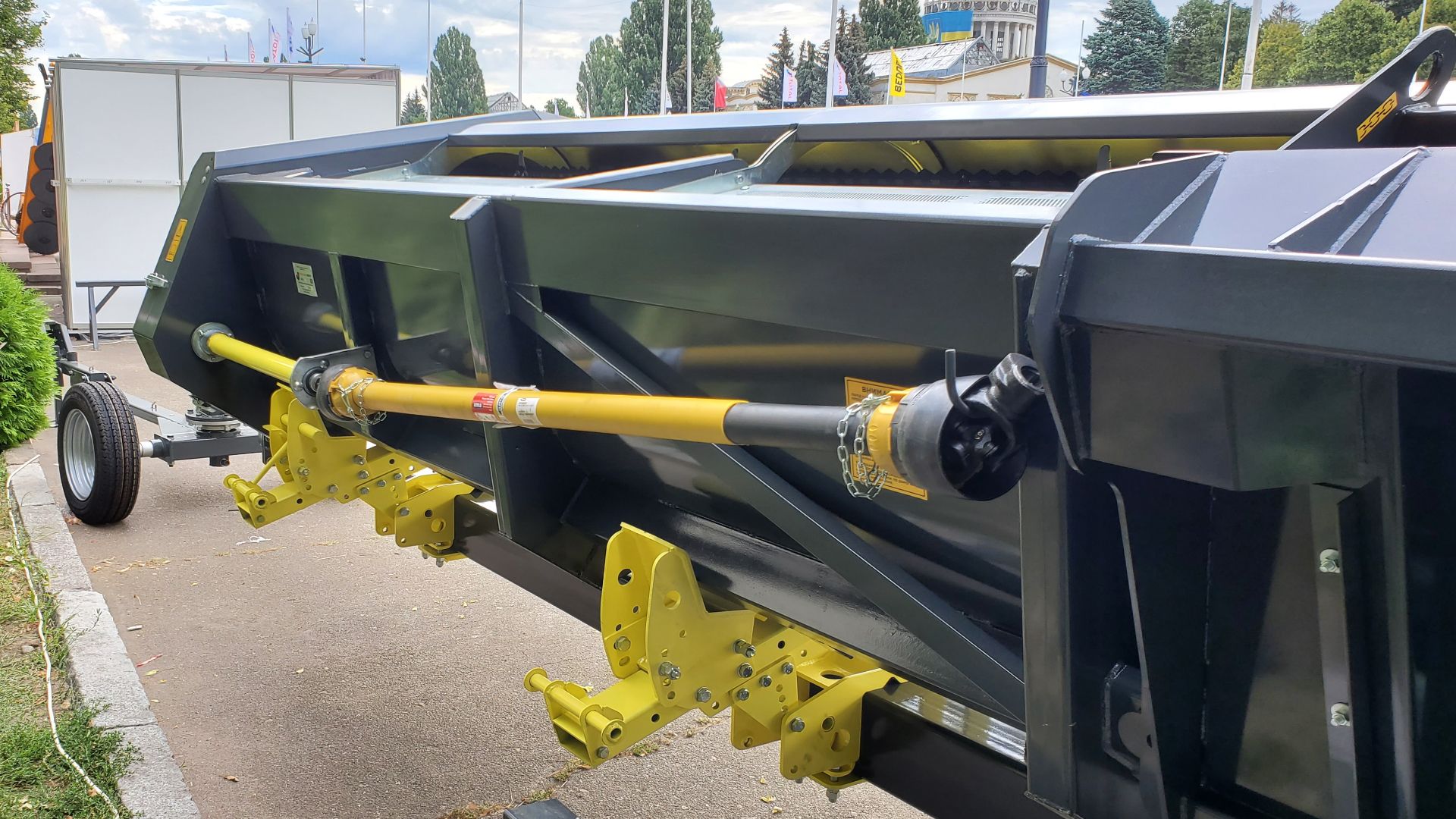

Кинематика

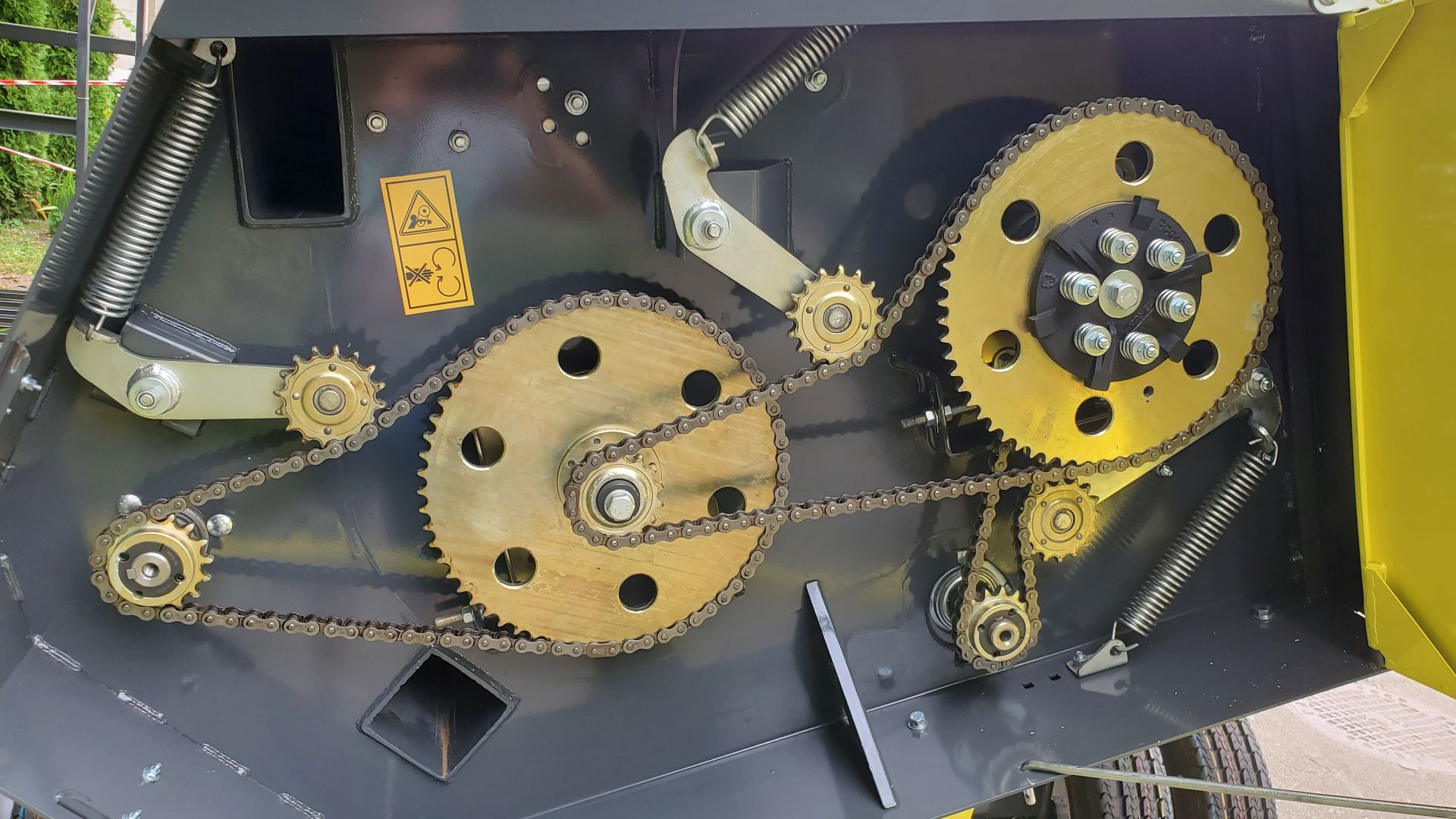

Жатка укомплектована оригинальными подшипниковыми узлами фирмы SNR (Франция, один из лидеров в производстве автомобильных подшипников). Привод шнека и мотовила автономный, снабжен предохранительной регулируемой фрикционной муфтой оригинальной конструкции. Двухсторонний привод от карданных валов (шнек и редуктор справа, мотовило и протягиващий вал слева) позволил симметрично распределить нагрузки, уменьшив напряжение на вал отбора мощности комбайна. Звездочки изготовлены под заказ в Италии из цементируемой стали марки 20CrS4, которая калится до твердости HRC 55. Звездочки из такого материала имеют способность противостоять ударным нагрузкам и имеют повышенную износостойкость. Применение ступицы оригинальной конструкции с быстросъемной звездочкой позволяет переналадить работу жатки под другие кинематические параметры за считанные минуты. Плавающие пружинные натяжители цепи исключают критические нагрузки, связанные с эксцентриситетом деталей и разрушением самих цепей, что позволяет в разы увеличить их долговечность. Цепи работают тихо и плавно.

Рама

Комбинированный профиль пальцевого бруса:

• замкнутый контур квадратной трубы обеспечивает продольную жесткость бруса;
• сегменты бруса Z-образного профиля со всеми конструктивными отверстиями, выполненные на установке лазерной резки с ЧПУ и листогибочном прессе с ЧПУ, значительно повышают точность сборки режущего аппарата. Отсутствие напряжений от приварки мелких деталей ведёт к увеличению прочности бруса;

Откорректированы углы и расстояния взаимного расположения несущих балок пальцевого бруса. Поперечные ложементы П-образного профиля образуют вместе с лотками замкнутый контур, что значительно повышает жесткость каркаса в поперечном направлении. Промежуточные ложементы выполнены таким же образом. Стойки имеют аналогичную конструкцию и образуют с ложементами единый узел, охватывающий пальцевый брус и балки, что дополнительно увеличивает прочность рамы. Усиленные раскосы связывают каркас жатки в критичных точках, тем самым обеспечивая минимальный прогиб рамы в целом. Благодаря применению высокоточного оборудования с ЧПУ при изготовлении деталей удалось значительно снизить количество сварных швов и как следствие напряжений от сварки, что повысило прочность конструкции, ее надежность и долговечность. Выгрузное окно жатки так же стало значительно шире, что позволяет равномерно распределить массу подсолнечника в приемной камере комбайна и полностью оптимизировать нагрузку клавишных комбайнов. Вся рама и все ее элементы окрашены износостойкой полиуретановой краской Novatic производства Германии.



Вышеизложенные изменения позволили оптимизировать технологический процесс уборки подсолнечника, снизить потери продукта до минимума. Повысилась прочность жатки, ее надежность, увеличился срок службы, улучшились потребительские качества.

НАИМЕНОВАНИЕ	ЖСБ-8,5	ЖСБ-9,9	ЖСБ-11,3
Вес жатки без учета адаптера в кг	2500	2800	3100
Ширина захвата по осям носиков в мм	8500	9900	11300
Количество захватываемых рядков (70 см)	12	14	16
Длина стеблеподъемника в мм	1880	1880	1880
Ширина стеблеподъемника в мм	290	290	290
Регулируемый зазор между лотками в мм	28…65	28…65	28…65
Количество двойных ходов ножа в мин.	640	640	640
Максимальная производительность га/час	до 10	до 11,8	до 13,5
Рекомендованная рабочая скорость км/ч	до 12	до 12	до 12
