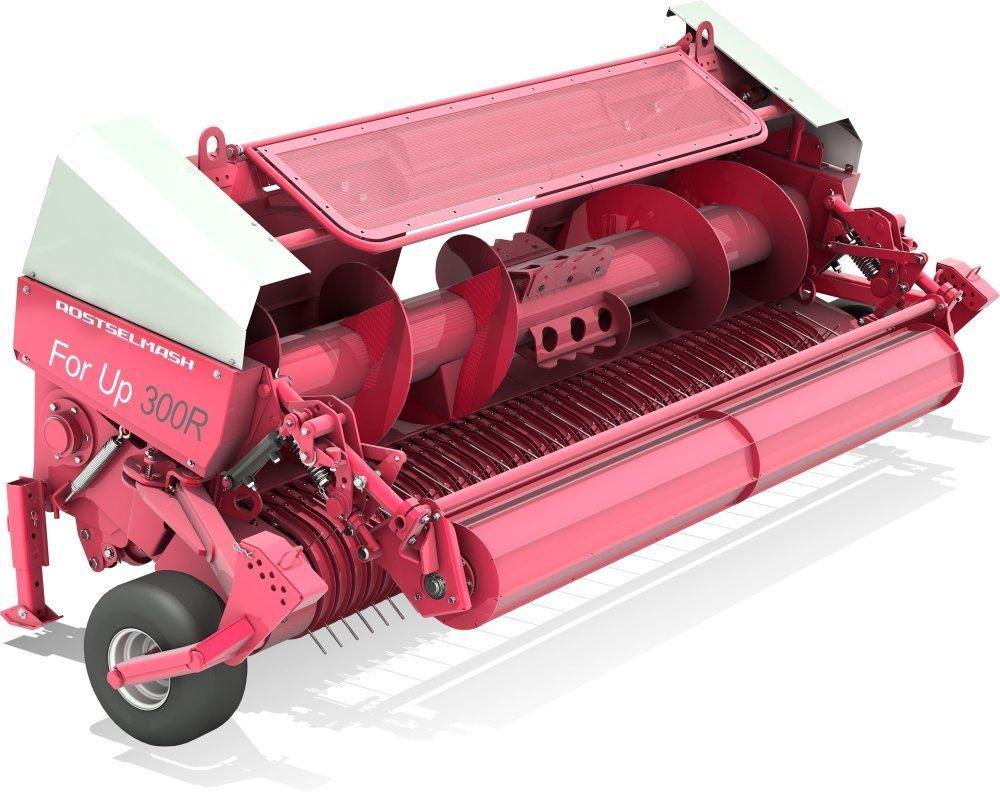

Подборщик кормоуборочный навесной For Up 300/400
Подборщик кормоуборочный навесной в агрегате с кормоуборочным комбайном отлично выполняет чистый подбор валков скошенной подвяленной (влажностью до 65%) травяной массы и подачу к питающему аппарату комбайна. Безопасная и быстрая работа – отличительные признаки машины. Подборщик кормоуборочный навесной успешно применяется во всех зонах равнинного землепользования.
Модель For Up 303 в европейском исполнении отличается отсутствием карданного вала (вместо него установлены кулачковые муфты для быстрой стыковки с комбайном), транспортными габаритами (ширина 3 м), системой копирования (торсионы вместо пружинных блоков) и приводом (в виде блока из трех конических редукторов).
Качественные преимущества подборщика кормоуборочного навесного For Up 300/400
Копирование рельефа
Благодаря двум пружинным блокам на подборщике For Up идеально копирует рельеф поля, что дает возможность работать на комбайнах, не оборудованных системой автоконтура.
Бесперебойная работа
В случае работы на рельефной поверхности поля задний опорный ролик препятствует зарыванию подбирающих пальцев в грунт, а также защищает пальцы и скаты подбирающего механизма от повреждений.
Сокращение потерь
Специальный козырек предназначен для предотвращения закидывания массы шнеком через каркас подборщика.
Конструкция нормализатора
На выбор предоставляется два варианта системы копирования нормализатора: с пружинами в конструкции или с гидроприводом.
Надежная защита механизмов
На шнеке и подбирающем механизме установлены фрикционные предохранительные муфты, на подборщике - обгонная. Для предотвращения поломки граблин подбирающего механизма установлен срезной предохранительный болт. Таким образом, все ключевые механизмы подборщика надежно защищены от перегрузок.
Универсальность
Благодаря сдвоенным оборотным блокам звездочек можно менять частоту вращения шнека в зависимости от урожайности убираемых культур.
Технические характеристики
| Модель | ПК-300 | ПК-303 | ПК-400 |
| Агрегатирование с комбайном | РСМ-1401 (выпуск с 01.01.2015г), РСМ-1403 |
F-2650, F-2550, F-2450 | F-2650, F-2550, F-2450 |
| Рабочая скорость движения, км/ч, не более | 15 | ||
| Ширина захвата, мм | 3 000±100 | 2 600±100 | 4 200±100 |
| Габаритные размеры подборщика не более, мм: - длина в транспортном положении; - длина в рабочем положении; - ширина в транспортном положении; - ширина в рабочем положении; - высота. |
1 650 1 450 3 500 4 200 1 600 |
1 650 1 450 3 000 3 700 1 600 |
1 750 1 750 5 780 5 780 1 600 |
| Масса подборщика, кг, не более | 1 600±50 | 2 300 | |
| Частота вращения приводного вала, об/мин | 595±10 | ||
| Частота вращения шнека в зависимости от установленных приводных звездочек, об/мин | 200…300 | ||
| Частота вращения подбирающего механизма в зависимости от установленных приводных звездочек, об/мин | 131±20 154±20 |
||
Технические характеристики
| Марка | For Up 300 | |||
| Тип | Навесное | |||
| Производительность комбайна за час основного времени, т/ч, не менее, при установочной длине резки | Длина резки, мм | |||
| 4,0 | 7,0 | 10,0 | 17,0 | |
| при подборе валков провяленных трав влажностью 55%, массой не менее 8кг/м, в агрегате с комбайном РСМ-1401 | 17 | 25 | 40 | 67 |
| при подборе валков провяленных трав влажностью 55%, массой не менее 8кг/м, в агрегате с комбайном РСМ-1701 | 20 | 30 | 48 | 80 |
| Рабочая скорость движения, км/ч, до | 15 | |||
| Ширина захвата (конструкционная), мм | 3 000 | |||
| Габаритные размеры подборщика, мм: длина ширина высота |
1450 4200 1000 |
|||
| Масса, кг, не более | 1 600 | |||
| Частота вращения приводного вала, об/мин | 595±10 | |||
| Частота вращения шнека, об/мин | 200...300 | |||
| Частота вращения подбирающего механизма, об/мин | 130±20 | |||
| Рабочее давление в гидросистеме, МПа | 16 | |||
| Диапазон копирования (при угле питателя комбайна 64°) поперечного копирования, град. продольного копирования, мм |
±2 +120/-40 |
|||
