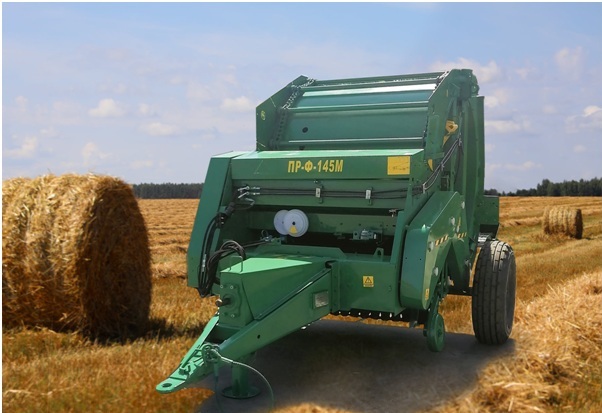

Пресс-подборщик рулонный ПР-Ф-145М
Пресс-подборщик рулонный ПР-Ф-145М предназначен для подбора с одновременным прессованием в рулоны валков сена или соломы и последующей обмоткой их полипропиленовым шпагатом.
Пресс-подборщик ПР-Ф-145М рекомендуется применять на уборке сена из однолетних и многолетних культур, возделываемых в чистом виде и в смешанных посевах как на пашне, так и на луговых угодьях и окультуренных сенокосах, а также соломы зерновых злаковых культур (ячмень, пшеница, рожь).
Пресс-подборщик ПР-Ф-145М формирует рулоны в камере прессования постоянного объема под воздействием бесконечного цепочно- скалочного конвейера, что обеспечивает в поперечном разрезе поковки сохранность корма от самосогревания благодаря рыхлой сердцевине, и хорошее уплотнение последующих слоев.
Механизм обвязки обеспечивает три варианта пошагового расположения шпагата на наружной поверхности рулона с обеспечением надежной заделке его концов, что позволяет экономно расходовать полипропиленовый шпагат в зависимости от использования рулонов для кормления или подстилки, а также от способов их погрузки, транспортирования и хранения.
Под установку бобин шпагата в ящике предусмотрены секции, количество которых обеспечивает работу машины в течении рабочего дня.
Пресс-подборщик ПР-Ф-145М является модернизированным исполнением базовой модели ПР-Ф-145 путем внедрения следующих технических решений:
- увеличена жесткость пружин вывешивания подборщика для улучшения копирования микрорельефа поля;
- в гидросистеме применены унифицированные фитинги, изготовленные на высокотехнологичном оборудовании;
- в гидросистему введён дроссель с обратным клапаном, что сокращает время подъёма задней камеры при выгрузке сформированного рулона;
- вместо металлический трубопроводов введены рукава высокого давления с условным проходом 8мм и прорезиненные прижимы, что повышает надёжность и технологичность конструкции, её ремонтопригодность;
- введена съёмная сница, что повышает транспортабельность пресс-подборщика;
- повышена качество изготовления пружинных зубьев подборщика за счет применения специализированного оборудования, что позволило устранить задевание зубьями о скаты и повысить их надёжность;
- улучшен дизайн пресс-подборщика за счёт применения оригинальных липких аппликаций и пластмассовых противооткатных;
- улучшено качество изготовления пластмассовых изделий за счёт использования высокотехнологического оборудования;
- заменена промежуточная опора привода от вала отбора мощности трактора к редуктору карданным валом с предохранительной муфтой (срезной болт).
В качестве отдельных опций на пресс-подборщике ПР-Ф-145М предусмотрена установка:
- европетли;
- прорезиненных опорных колёс подборщика с уширенным в полтора раза ободом;
- счетчика рулонов;
- боковые щитки на подборщике, устраняющие "чирение" о них при работе крайних пружинных зубьев;
- обвязывающего аппарата с ручным приводом для подачи шпагата.
Технические характеристики
| Тип | полуприцепной |
| Ширина захвата, м | 1,5 |
| Габаритные размеры, м: | |
| - длина | 4,2 |
| - ширина | 2,3 |
| - высота | 2,4 |
| Масса, т | 1,9 |
| Частота вращения вала отбора мощности трактора, мин-1 | 540 |
| Размеры рулона, м: | |
| - диаметр | 1,5 |
| - длина | 1,2 |
| Масса рулона, кг: | |
| - на сене | 220-350 |
| - на соломе | 150-240 |
| Рабочая скорость, км/ч | 6-12 |
| Производительность за час основного времени, т, не менее: | 4,0-7,0 |
| - на сене | 5,5 |
| - на соломе | 4,0 |
| Трактор, тяговый класс | 1,4 |
| Тип тягово-сцепного устройства трактора | ТСУ-1Ж |
